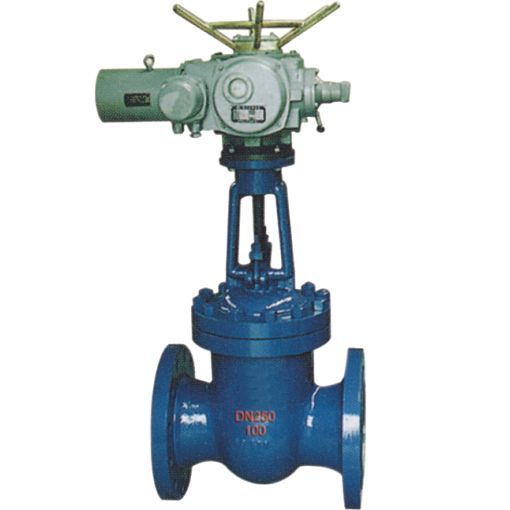

一、結構與特點
1.流動阻力不大，密封面受介質的沖刷和侵蝕小（閘板開啟度高）閉閥所需力矩較小。
2.開啟時有力度，密封的性能較好，介質流向不受限制，不攏流，不降壓力。形體簡單明了，制做工藝性好，使用范圍大。
二、零件材料
|
零件名稱 |
材料 |
|
||||
|
閥體、閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12MO2Ti |
ZGOOCr18Ni10 |
ZG00Cr17Ni14MO2 |
|
|
閘板 |
1Cr13 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12MO2Ti |
ZG00Cr18Ni10 |
ZG00Cr17Ni14MO2 |
|
|
閥桿 |
1Cr13 |
1Crl 8Ni9Ti |
1 Cr18Ni12MO2Ti |
OOCr18Ni10 |
OOCrl7Nil4MO2 |
|
|
填料 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
|
|
墊片 |
304+PTFE |
304+PTFE |
316+PTFE |
304+PTFE |
316+PTFE |
|
|
倒密封座 |
1Cr13 |
A276-410 |
A276-410 |
A276-410 |
A276-410 |
|
|
壓蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Ct18Ni12MO2Ti |
ZG00CF18Ni10 |
ZGOOCrl7Nil4MO2 |
|
|
填料壓環 |
1Cr13 |
1CF18Ni9Ti |
1CF15Ni12MO2Ti |
00Crl8NilO |
OOCrl7Nil4MO2 |
|
|
螺栓 |
35CrMoA |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
|
螺母 |
45 |
lCr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Tf |
1Cr18NigTi |
|
三、性能范圍
閥體材料
公稱壓力 (MPa)
工作溫度 （℃)
適用介質
碳鋼
C
1.6-6.4
≤425℃
水、油品、蒸汽
10.1-16.0
不銹鋼
P
1.6-16.0
≤200℃
硝酸類
R
醋酸類
鉻鉬鋼
I
1.6-16.0
≤550℃
蒸汽、油品
